LOD 100–500 — Level of Development erklärt

LOD beantwortet die Frage: Wie sehr kann ich diesem Modell vertrauen — und wofür darf ich es nutzen? Die Stufen schaffen eine gemeinsame Sprache für Architekten, Tragwerksplaner, BIM-Koordinatoren und Bauherren. Gerade im Scan-to-BIM ist die vereinbarte LOD entscheidend für Aufwand, Nutzen und Übergabe.

Übersicht LOD 100 bis LOD 500 am Fachwerkbeispiel

Was ist BIM LOD (Level of Development)?

LOD steht für Level of Development — den Entwicklungsstand eines Modellelements. Es beschreibt, wie zuverlässig Geometrie, Attribute und weitere Daten sind und welche Entscheidungen darauf aufbauen dürfen.

Wichtig: LOD ist nicht nur visuelle Detailfülle. Ein Element kann grafisch aufwendig wirken, aber unzuverlässige Daten tragen — oder umgekehrt. LOD betrachtet Geometrie und Informationsgehalt gemeinsam und legt fest, wofür das Element geeignet ist: Machbarkeit, Dokumentation, Koordination, Fertigung oder Betrieb.

Das Konzept wurde 2008 vom American Institute of Architects (AIA) formalisiert und später durch die BIMForum LOD Specification praxisnah ausgearbeitet. In Verträgen, BIM-Abwicklungsplänen (BEP) und Ausschreibungen ist LOD heute ein zentrales Instrument, um Scope-Konflikte zu vermeiden.

LOD-Stufen auf einen Blick

Stufe	Geometrie	Typische Nutzung
LOD 100 Konzept	Annähernde Massen: Größe, Form, Höhe, Volumen	Machbarkeit, frühe Kostenschätzung, Standortideen
LOD 200 Entwurf	Generische Systeme mit ungefähren Maßen und Lage	Schematischer Entwurf, frühe Koordination
LOD 300 Koordination	Belastbare Geometrie: korrekte Größe, Form, Lage, Orientierung	Ausführungsunterlagen, Koordination, Clash-Detection (grundlegend)
LOD 350 Schnittstellen	LOD 300 + Verbindungen, Schnittstellen, Unterstützungen	Gewerkekoordination, Shop Drawings, Freiraum-/Einbaukonflikte
LOD 400 Fertigung	Fertigungstiefe: Baugruppen, Anschlüsse, Montageinformationen	Werkstattplanung, Vorfertigung, Fertigung
LOD 500 As-Built	Feldverifizierte Geometrie des tatsächlichen Bestands	Facility Management, Digital Twin, Umbauten

Stufe 01

LOD 100 — Konzept / Massing

Elemente erscheinen als annähernde Massen mit groben Angaben zu Größe, Höhe, Volumen und Lage. Sie vermitteln Entwurfsabsicht und räumliche Zusammenhänge — noch keine spezifischen Bauteile.

LOD 100 eignet sich für Machbarkeitsstudien, Standortanalysen, Größenordnungsschätzungen und frühe Programmplanung. Für Koordination oder Ausführungsunterlagen ist diese Stufe nicht geeignet.

Massenstudien und Konzeptvolumen
Grobe Raum- und Standortanordnung
Go/No-Go-Entscheidungen auf Konzeptebene

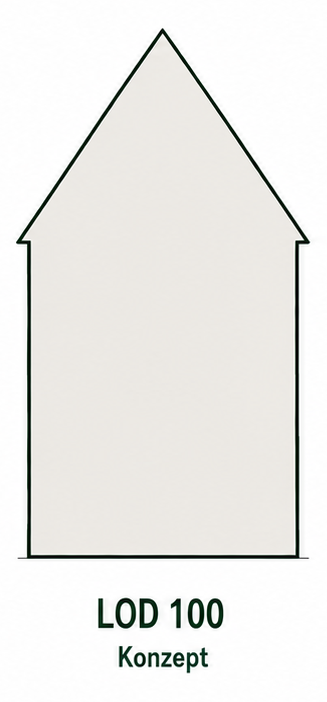

Beispiel LOD 100 — konzeptionelle Gebäudemasse

Stufe 02

LOD 200 — Schematischer Entwurf

Elemente stehen für generische Systeme und Bauteile mit ungefähren Mengen, Maßen, Formen und Positionen. Die Geometrie ist richtungweisend, aber noch nicht präzise genug für belastbare Koordination oder Dokumentation.

LOD 200 unterstützt frühe Entwurfsentscheidungen, grobe Raumkonflikte, schematische Grundrisse und verlässlichere Kostenschätzungen als LOD 100 — bei weiterhin flexiblen Änderungen.

Generische Bauteile und Systeme
Frühe räumliche Abstimmungen
Entwurfsflexibilität bei steigender Aussagekraft

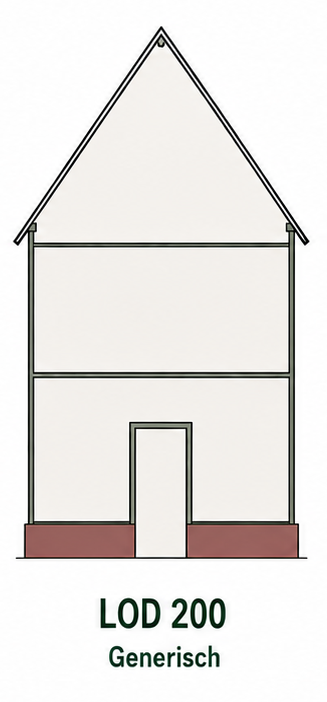

Beispiel LOD 200 — schematischer Entwurf

Stufe 03

LOD 300 — Detaillierter Entwurf & Koordination

Ab LOD 300 kann das Modell verlässig für Dokumentation und Koordination genutzt werden: präzise Abmessungen, Form, Position und Orientierung. Daraus entstehen Ausführungsunterlagen, Genehmigungsunterlagen und erste Clash-Checks zwischen Gewerken.

In vielen Projekten ist LOD 300 die Mindeststufe für Planungsdokumentation. Grenze: Verbindungen, Freiräume und Einbauhilfen zwischen Systemen sind noch nicht vollständig abgebildet. Deshalb können Freiraum- und Montagekonflikte übersehen werden — hier setzt LOD 350 an.

Belastbare Geometrie für Pläne und Mengen
Koordination und grundlegende Kollisionsprüfung
Häufige Scan-to-BIM-Zielstufe für Bestand und Umbau

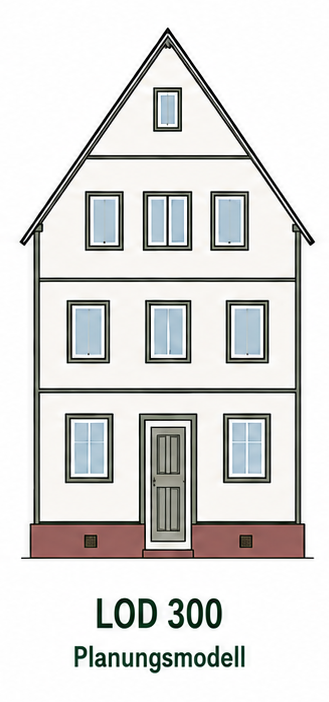

Beispiel LOD 300 — Planungsmodell mit Fenstern und Tür

Zwischenstufe

LOD 350 — Schnittstellen & Gewerkekoordination

LOD 350 ergänzt LOD 300 um Verbindungen, Schnittstellen und Unterstützungen zu angrenzenden Systemen — z. B. Aufhängungen, Durchführungen, Dämmmäntel, Wartungsfreiräume. So werden nicht nur harte Kollisionen, sondern auch Freiraum- und Einbaukonflikte sichtbar.

Für MEP-intensive oder eng verzahnte Projekte ist LOD 350 oft die entscheidende Stufe vor Vergabe und Montage. In der Übersichtsgrafik oben ist LOD 350 nicht als eigene Fassadenstufe dargestellt; in der Praxis steht sie zwischen Koordinations- und Fertigungstiefe.

	LOD 300	LOD 350
Geometrie	korrekt in Größe, Form, Lage	LOD 300 + Schnittstellen / Freiräume
Verbindungen modelliert?	nein	ja (Konsolen, Aufhängungen, Hülsen …)
Clash-Detection	teilweise (große Kollisionen)	inkl. Freiraum- und Zugangskonflikte
Shop Drawings	meist unzureichend	oft ausreichend als Grundlage

Stufe 04

LOD 400 — Fertigung & Montage

LOD 400 unterstützt Herstellung, Vorfertigung und Montage: präzise Maße, Baugruppen, Anschlussdetails und Einbauinformationen — so detailliert, dass Bauteile daraus gefertigt werden können.

Typisch erstellen Fachunternehmer oder Fertiger diese Modelle. Zu früh modelliert (noch in der Entwurfsphase) führt jede Planungsänderung zu teuren Nacharbeiten an fertigungsnahen Details. Im Scan-to-BIM-Kontext entspricht das z. B. einem fertigungstauglichen Fachwerk mit Verbindungen.

Werkstatt- und Fertigungsplanung
Vorfertigung / Offsite
Erst sinnvoll, wenn Geometrie und Beschaffung stabil sind

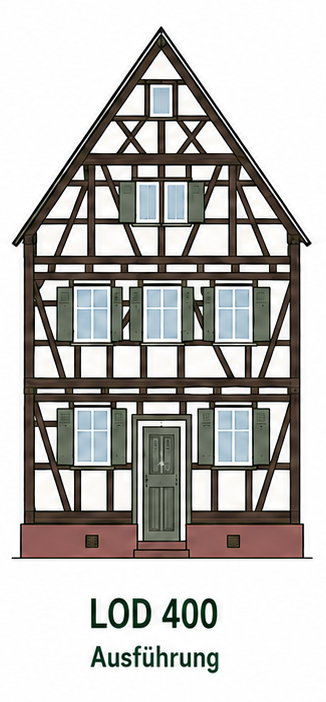

Beispiel LOD 400 — Ausführung mit Fachwerkstruktur

Stufe 05

LOD 500 — As-Built & Betrieb

LOD 500 ist der verifizierte Bestand: tatsächliche Maße, Materialien und Systemzustände nach Bau oder Aufnahme — keine Annahmen, sondern feldgeprüfte Realität. Häufig entsteht das durch Abgleich Plan/Modell mit dem gebauten Zustand oder direkt über Scan-to-BIM.

Für Eigentümer und Facility Management ist LOD 500 besonders wertvoll: Betrieb, Wartung, Umbauten und Asset-Management brauchen ein Modell, das dem echten Gebäude entspricht. Nicht jedes Projekt braucht LOD 500 — die Entscheidung gehört in den BEP.

Verifizierter As-Built / Digital Twin
Facility Management und Instandhaltung
Typisches Ergebnis hochwertiger Scan-to-BIM-Projekte

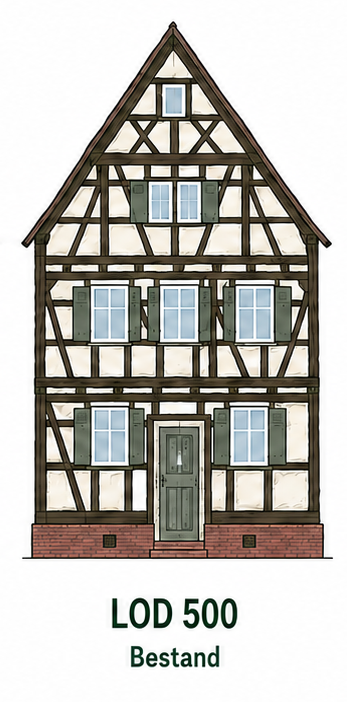

Beispiel LOD 500 — Bestandsmodell mit Materialien und Texturen

Welche LOD-Stufe braucht Ihr Projekt?

Es gibt keine Universalantwort. Entscheidend sind Projektart, Phase und Nutzung des Modells. Häufige Orientierung:

LOD 300 — Dokumentation und Koordination (häufigste Scan-to-BIM-Zielstufe)
LOD 350 — wenn Gewerke eng ineinandergreifen und Freiräume kritisch sind
LOD 400 — Fertigung / Werkstatt
LOD 500 — As-Built, Betrieb, langfristige Bestandsführung

Wichtig: Nicht alle Elemente müssen dieselbe Stufe haben. Tragwerk kann weiter sein als Ausbau. Klar vereinbarte Anforderungen im BIM-Abwicklungsplan (BEP) verhindern Übermodellierung und Missverständnisse.

Häufige Missverständnisse

Level of Detail ≠ Level of Development. „Detail“ meint oft nur die grafische Auflösung; „Development“ meint die Verlässlichkeit der Information. Ein Element kann optisch reich und dennoch für Koordination oder Fertigung ungeeignet sein.

LOD 500 ist nicht immer Pflicht. Für komplexe, langlebige Gebäude (z. B. Kliniken, große Bestandsobjekte) lohnt sich der Aufwand oft — für kleinere Vorhaben ohne Betriebsführung kann eine niedrigere Stufe ausreichen.
